SWG-25手动弯管机
  一 、 SWG-25手动弯管机产品简介和用途

  SWG-25手动弯管机又称为手动弯管其实是冷弯式型简易手动弯管机。不用加热灌沙等工艺。弯曲圆弧光滑、清晰、变形小。使用方便,便于携带。适合于厂矿、农村、化工、制冷、建筑、电气线路、管子安装,是以上行业必备的常用工具。

【详细说明】
一、SWG-25手动弯管机技术参数
弯管外径 × 壁厚( mm ) 最大弯曲角度 弯曲半径
Φ 10×2.25 ≤ 180 ° 4D
Φ 12×2.25 ≤ 180 ° 4D
Φ 14 × 2.25 ≤ 180 ° 4D
Φ 16 × 2.75 ≤ 180 ° 4D
Φ 19 × 2.75 ≤ 180 ° 4D
Φ 22 × 2.75 ≤ 180 ° 4D
Φ 25 × 2.75 ≤ 180 ° 4D
二、手动弯管机(手动弯管器)产品结构特点

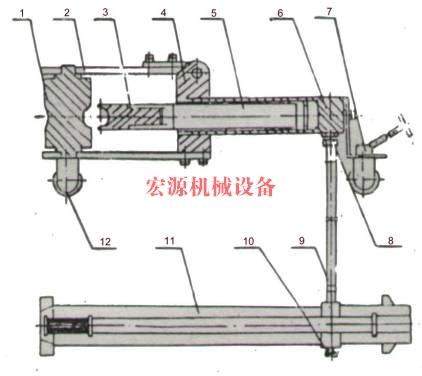

1 、底座 2 、支架 3 、模头 4 、滚轮 5 、螺栓 6 、定位块 7 、丝杆 8 、螺母 9 、手柄 10 、套柄 11 、摇板 12 、螺栓
  本机主要有如图上所示的 12 个另件组成。可弯 Ф 10 、 Ф 12 、 Ф 14 、 Ф 16 、 Ф 19 、 Ф 22 、 Ф 25 ,共 7 种规格的管子,如用户特殊需要可与本厂联系。
三、手动弯管机,手动弯管器使用方法
a) 先把底座 1 固定。
b) 根据所需弯管尺寸选择模头和滚轮。
c) 使用时模头套入底痤轴上,然后把支架 2 套入轴上,再把滚轮 4 放入定位块,用螺栓 12 套入固定。d) 把支架转到摇板 11 处,把所弯的管子插入模头和滚轮之间,调节螺母8,使模头、管子、滚轮贴合。即可转动手柄。
