WYQ、YLWG电动液压弯管机
  泰州市宏源机械设备有限公司专业销售WYQ电动液压弯管机、YLWG电动液压弯管机,如果您有需要WYQ电动液压弯管机、YLWG电动液压弯管机以及其它液压弯管机产品请联系我们!
  WYQ型电动弯管机(电动液压弯管机)是一种新型的弯管等多用工具。它具有结构合理,操作方便,使用安全,装卸快速,一机多用等优点。
液压弯管机结构及工作原理
由电动油泵(10),高压油管(12),快速接头(13),工作油缸(8),柱塞(7),弯管部件[包括上花板(3),下花板(14),模头(4),辊轴(2)]组成。由电动油泵输出的高压油,经高压油管送入工作油缸内,高压油推动工作油缸内柱塞,产生推力,通过弯管部件弯曲管子 。
液压弯管机用途
弯管机适用于工厂、仓库、码头、建筑、铁路、汽车等按装管道和修理。它除了具有弯管功能外,还能卸下弯管部件(油缸)作为分离式液压起顶机使用。
液压弯管机结构图. 弯管性能表

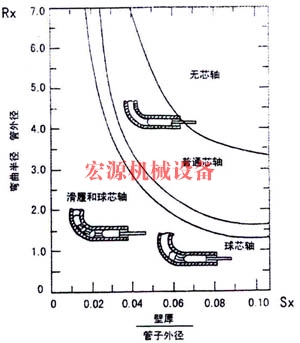

  图1.管子弯曲时的应力分析图       图2.旋转拉弯成形             图3.芯轴使用时的加工范围
液压弯管机使用方法及注意事项
1、WYQ型电动弯管机(电动液压弯管机)使用方法:
(1) 参照电动油泵使用说明书。
(2) 先将工作油缸(8)旋入方档块(6)的内螺纹,使油缸后端装在支架上的车轮向下。
(3) 根据所弯管子的外径选择模头(4),套在柱塞(7)上,将两只辊轴所对应槽向着模头,然后放入相应尺寸的花板(3)孔中,再将上花板盖上,将所弯管子插入槽中,再将高压油管(12)端部的快速接头(13)活动部份向后拉并套在工作油缸(8)的接头上,将电动油泵(10)上的放油螺钉(11)旋紧,即可弯管。弯管完毕,放松放油螺钉,柱塞(7)即自动复位。
2、注意事项:
(1) 参照电动油泵使用说明书。
(2) 在有载荷时切忌将快速接头卸下。
(3) 本机具是用油为介质,必须做好油及本机具的清洁保养工作,以免淤塞或漏油,影响使用效果。

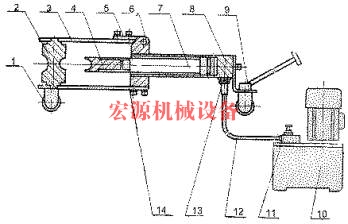

1、车轮 2、辊轴 3、上花板 4、模头 5、连杆板 6、方档块 7、柱塞 8、油缸
9、支架  10、电动油泵 11、放油螺钉 12、高压油管 13、快速接头 14、下花板
