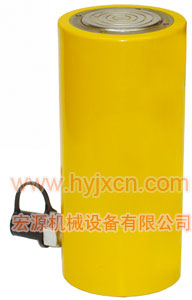

| 单作用千斤顶 |
单作用千斤顶/单动式千斤顶用途
高质量多用途性能稳定的这一系列单动式液压千斤顶广泛应用于顶升或压紧，所有产品均留有领口螺纹，底部螺孔及活塞杆顶端内扣螺纹，便于装备.适用于电力、铁路、钢铁、矿山、港口、石油及天然气等行业漪殊规格可定做。
1、外环螺纹和底部安装孔使得定位方便
2、活塞和油缸内壁镀硬铬，有效防止刮伤.增强耐磨性
3、烤漆表面耐腐蚀能力强
4、单作用设计，柱塞自动回缩
5、各型号均包含快速接头与防尘帽
6、防尘密封圈可减少污染，延长液压千斤顶使用寿命
|
 |
单作用千斤顶/单动式千斤顶的使用方法
1、如泵体的油量不足时，需先向泵中加入工作油（10#机油）才能工作。
2、估计起重量，切忌超载使用。
3、确定起重物的重心，选择千斤顶着力点，同时必须考虑到地面软硬程度是否垫以坚韧的木材，以免起重时产生倾倒之危险。
4、千斤顶将重物顶升后，应及时用坚韧的木材将重物支撑牢，禁止将千斤顶作为支撑物使用，禁止数台千斤顶同时并用，以免负荷不均衡，产生倾倒之危险。
5、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。将放油螺钉旋松，油缸卸荷。
6、电动泵请参照电动使用说明书。
单作用千斤顶/单动式千斤顶基本参数：表中参数可能因为改良而变更，恕不另行通知。
型号 |
吨位T |
行程mm
|
液压缸有效面积cm 2 |
液压油溶量cm 3 |
本体高度mm |
伸展高度mm |
外径mm |
重量Kg |
RC-50 |
5 |
16 |
6.4 |
10 |
41 |
57 |
59 |
1 |
RC-51 |
25 |
6.4 |
16 |
110 |
136 |
38 |
1 |
RC-53 |
76 |
6.4 |
49 |
165 |
241 |
38 |
1.5 |
RC-55 |
127 |
6.4 |
81 |
216 |
343 |
38 |
1.9 |
RC-57 |
178 |
6.4 |
114 |
273 |
451 |
38 |
2.4 |
RC-59 |
232 |
6.4 |
148 |
324 |
556 |
38 |
2.8 |
RC-101 |
10 |
25 |
14.4 |
36 |
90 |
115 |
57 |
1.8 |
RC-102 |
54 |
14.4 |
78 |
121 |
176 |
57 |
2.3 |
RC-104 |
105 |
14.4 |
151 |
171 |
276 |
57 |
3.3 |
RC-106 |
156 |
14.4 |
225 |
248 |
403 |
57 |
4.4 |
RC-108 |
203 |
14.4 |
292 |
298 |
502 |
57 |
5.4 |
RC-1010 |
257 |
14.4 |
370 |
349 |
607 |
57 |
6.4 |
RC-1012 |
305 |
14.4 |
439 |
400 |
705 |
57 |
6.8 |
RC-1014 |
356 |
14.4 |
513 |
451 |
806 |
57 |
8.2 |
RC-151 |
15 |
25 |
20.3 |
51 |
124 |
149 |
70 |
3.3 |
RC-152 |
51 |
20.3 |
104 |
149 |
200 |
70 |
4.1 |
RC-154 |
102 |
20.3 |
207 |
200 |
302 |
70 |
5 |
RC-156 |
152 |
20.3 |
309 |
272 |
424 |
70 |
6.8 |
RC-158 |
203 |
20.3 |
412 |
322 |
526 |
70 |
8.2 |
RC-1510 |
254 |
20.3 |
516 |
373 |
627 |
70 |
9.5 |
RC-1512 |
305 |
20.3 |
619 |
424 |
729 |
70 |
10.9 |
RC-1514 |
356 |
20.3 |
723 |
475 |
830 |
70 |
11.8 |
RC-251 |
25 |
25 |
33.2 |
83 |
140 |
165 |
86 |
5.9 |
RC-252 |
51 |
33.2 |
169 |
165 |
216 |
86 |
6.4 |
RC-254 |
102 |
33.2 |
339 |
216 |
318 |
86 |
8.2 |
RC-256 |
159 |
33.2 |
528 |
273 |
432 |
86 |
10 |
RC-258 |
210 |
33.2 |
697 |
324 |
533 |
86 |
12.3 |
RC-2510 |
260 |
33.2 |
863 |
375 |
635 |
86 |
14.1 |
RC-2512 |
311 |
33.2 |
1033 |
425 |
737 |
86 |
16.3 |
RC-2514 |
362 |
33.2 |
1202 |
476 |
838 |
86 |
17.1 |
RC-308 |
30 |
210 |
41.9 |
880 |
387 |
597 |
102 |
18.1 |
RC-502 |
50 |
51 |
71.3 |
364 |
176 |
227 |
127 |
15 |
RC-504 |
102 |
71.3 |
727 |
227 |
329 |
127 |
19.1 |
RC-506 |
159 |
71.3 |
1134 |
283 |
441 |
127 |
23.2 |
RC-5013 |
337 |
71.3 |
2403 |
461 |
797 |
127 |
37.7 |
RC-756 |
75 |
156 |
102.6 |
1601 |
286 |
441 |
146 |
29.5 |
RC-7513 |
334 |
102.6 |
3427 |
492 |
826 |
146 |
59 |
RC-1006 |
100 |
168 |
133.2 |
2238 |
357 |
526 |
178 |
59 |
RC-10010 |
260 |
133.2 |
3463 |
449 |
710 |
178 |
72.6 |
单作用千斤顶/单动式千斤顶的使用方法
1、使用前必须检查各部是否正常。
2、使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度或起重吨位超过规定时，油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时，需先向泵中加入应为经充分过滤后的N33#液压油才能工作。
4、电动泵请参照电动泵使用说明书。
5、重物重心要选择适中，合理选择千斤顶的着力点，底面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。
6、千斤顶将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将千斤顶作为支撑物使用。如需长时间支撑重物请选用 CLL自锁式千斤顶
7、如需几只千斤顶同时起重时，除应正确安放千斤顶外，应使用多顶分流阀，且每台千斤顶的负荷应均衡，注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷的情况，防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。欲使活塞杆下降，将手动油泵手轮按逆时针方向微微旋松，油缸卸荷，活塞杆即逐渐下降。否则下降速度过快将产生危险。
9、本千斤顶系弹簧复位结构，起重完后，即可快速取出，但不可用连接的软管来拉动千斤顶。
10、因千斤顶起重行程较小,用户使用时千万不要超过额定行程,以免损坏千斤顶。
11、使用过程中应避免千斤顶剧烈振动。
12、不适宜在有酸碱，腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养
单作用千斤顶/单动式千斤顶的注意事项
1、使用时如出现空打现象，可先放松泵体上的放油螺钉，将泵体垂直起来头向下空打几下，然后旋紧放油螺钉，即可继续使用。
2 、使用时，不得加偏载或超载，以免千斤顶破坏发生危险。 在有载荷时，切忌将快速接头卸下，以免发生事故及损坏机件。
3、本机是用油为介质，必须做好油及本机具的保养工作，以免淤塞或漏油，影响使用效果。
4、新的或久置的油压千斤顶，因油缸内存有较多空气，开始使用时，活塞杆可能出现微小的突跳现象，可将油压千斤顶空载往复运动2-3次，以排除腔内的空气。长期闲置的千斤顶，由于密封件长期不工作而造成密封件的硬化，从而影响油压千斤顶的使用寿命，所以油压千斤顶在不用时，每月要将油压千斤顶空载往复运动2-3次。
5 、高压油管出厂时经过105Mpa（1050Kgf/cm2）试验。但由于胶管容易老化，故用户需经常检查，一般为六个月，频繁用者为三个月。检查时用87.5Mpa（875Kgf/cm2）试压，如有爆破、凸起，渗漏等现象则不能使用。
6、操作时应严格遵守技术规范，用户要根据使用情况定期检查和保养。 |
|
|
